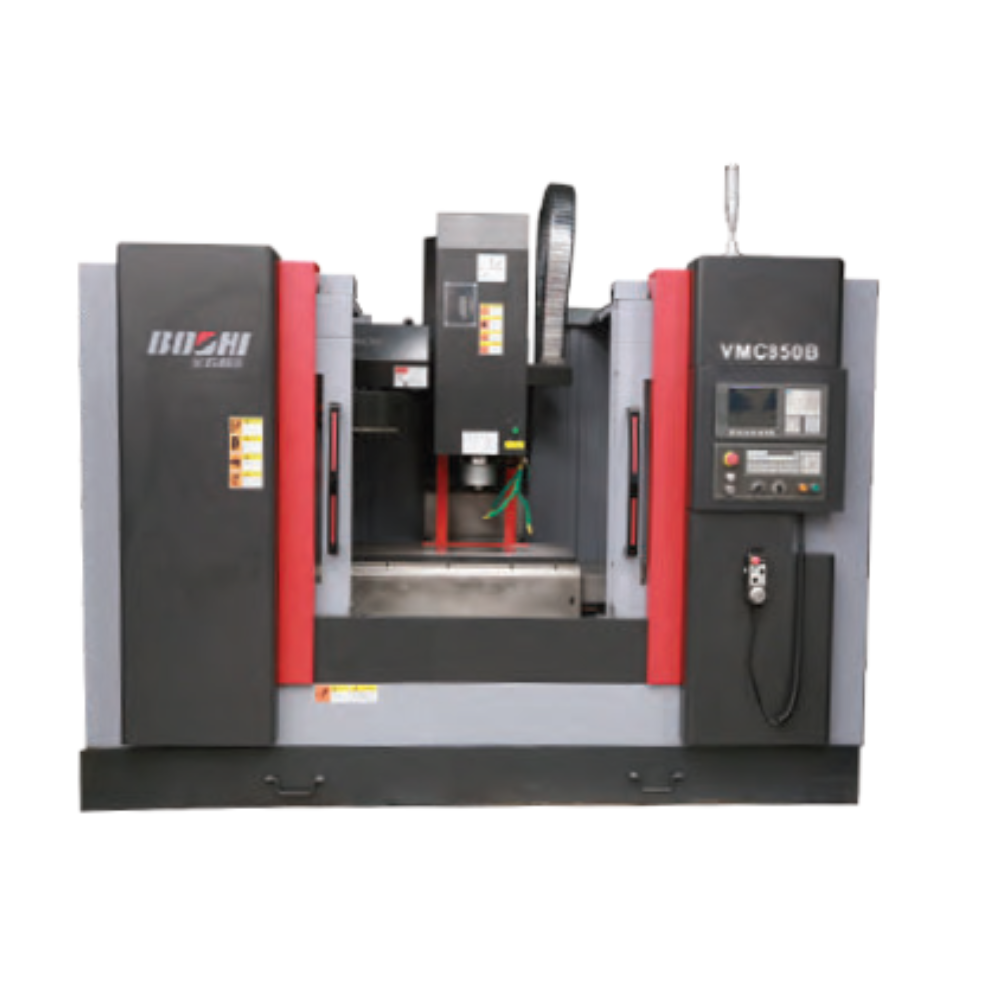

Centro de maquinado CNC BAOJI VMC850B con control Fanuc Oi Mf, estructura de 6,000 kg y componentes de precisión taiwanesa y japonesa, para mecanizado de moldes, troqueles y producción en serie.
Descripción técnica
El centro de maquinado CNC BAOJI VMC850B está construido sobre una estructura de alta rigidez (6,000 kg de peso neto) pensada para el mecanizado de moldes, troqueles y piezas de producción en serie de alta exigencia. Los ejes X/Y montan guías lineales de precisión para movimientos rápidos y de baja fricción, mientras que el eje Z utiliza guías cuadradas (de caja) que aportan mayor rigidez para absorber impactos en barrenados y desbastes severos. El husillo y el cambiador de herramientas provienen de fabricantes taiwaneses líderes, ensamblados con baleros de alta gama (FAG o NSK) para un giro concéntrico óptimo y mayor vida operativa. De fábrica incluye control Fanuc Oi Mf (opcional GSK218M).

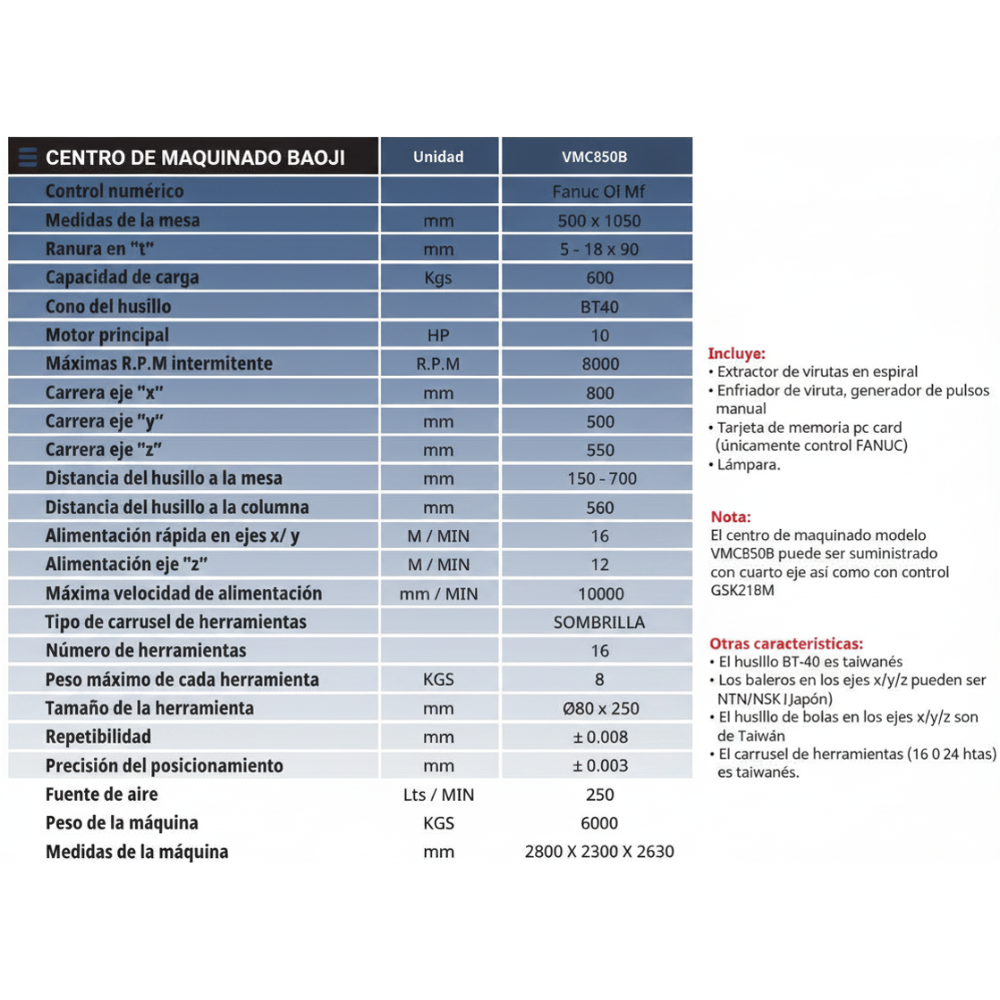

| Parámetro técnico | Unidad | Especificación |
|---|---|---|
| Control numérico | - | Fanuc Oi Mf (opcional GSK218M) |
| Medidas de la mesa | mm | 500 x 1050 |
| Ranura en "T" | mm | 5 - 18 x 90 |
| Capacidad de carga máxima | kg | 600 |
| Cono del husillo | - | BT40 |
| Motor principal | HP | 10 |
| Máximas RPM (intermitente) | RPM | 8000 |
| Carrera eje X | mm | 800 |
| Carrera eje Y | mm | 500 |
| Carrera eje Z | mm | 550 |
| Distancia husillo-mesa | mm | 150 - 700 |
| Distancia husillo-columna | mm | 560 |
| Alimentación rápida X/Y | m/min | 16 |
| Alimentación eje Z | m/min | 12 |
| Máxima velocidad de alimentación | mm/min | 10000 |
| Tipo de carrusel de herramientas | - | Sombrilla |
| Número de herramientas | - | 16 (opcional 24) |
| Peso máximo por herramienta | kg | 8 |
| Tamaño máximo de herramienta | mm | Ø80 x 250 |
| Repetibilidad | mm | ± 0.008 |
| Precisión de posicionamiento | mm | ± 0.003 |
| Fuente de aire requerida | L/min | 250 |
Uso recomendado y consideraciones de seguridad
- La instalación, nivelación y conexión eléctrica/neumática debe realizarla personal técnico calificado; verifica la conexión a tierra antes de energizar la máquina.
- Da mantenimiento periódico al sistema de lubricación automática y al circuito neumático para conservar la precisión de posicionamiento y repetibilidad del equipo.
- El operador debe usar protección auditiva y ocular, y mantener resguardos y puertas cerrados durante el ciclo de maquinado.
- Respeta el peso y tamaño máximo por herramienta indicados en el carrusel para evitar fallas en el cambiador automático.
Ofrecemos SOLUCIONES, no problemas. En Herramientas CRER brindamos soporte de instalación y capacitación operativa para que tu VMC850B entre en producción sin contratiempos.
