Fresadora vertical convencional SATURNO para maquinado general en taller e industria metalmecánica, disponible en distintas configuraciones de mesa, husillo y potencia.
Descripción técnica

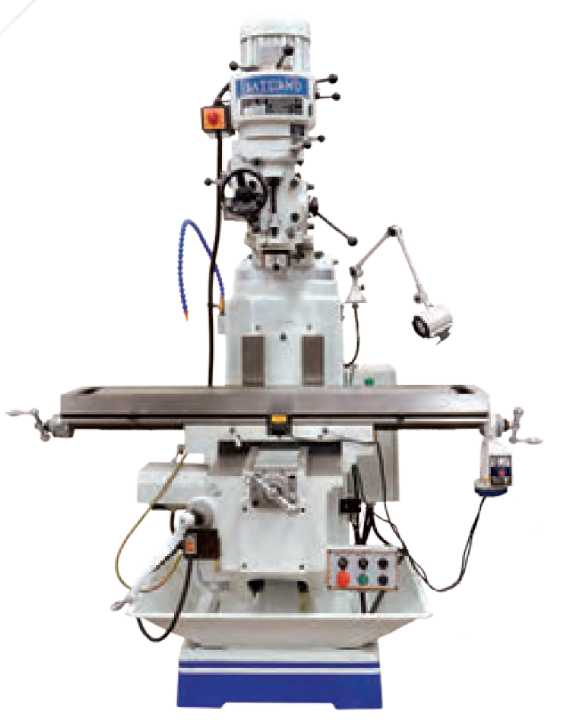

La fresadora vertical convencional SATURNO es una fresadora universal tipo rodilla para operaciones de maquinado general en taller e industria metalmecánica. Los modelos disponibles cubren un rango amplio de velocidades de husillo (16 velocidades, de 80 a 5440 RPM según modelo), con variantes en tamaño de mesa, recorridos, tipo de guías, potencia y cono de husillo (R8 o ISO 40). El cabezal gira 90° y se inclina ±45°, y las mesas cuentan con 3 hileras de 16 tuercas en "T" en los modelos listados. Son indicadas para fresado vertical y horizontal, ranurado, planeado, barrenado y maquinado general de piezas; el modelo de velocidad variable (X6323BV) facilita el ajuste fino de RPM según material, herramienta y acabado, mientras que los modelos con guías cuadradas y/o cono ISO 40 se emplean cuando se requiere mayor rigidez y capacidad de arranque. Incluyen avance automático longitudinal, caja de control eléctrico, bomba de refrigeración, lubricación centralizada de la mesa, draw bar, guarda bancadas, caja de herramientas y manual de operación; los modelos X6330 suman motor para subir y bajar el eje Z.

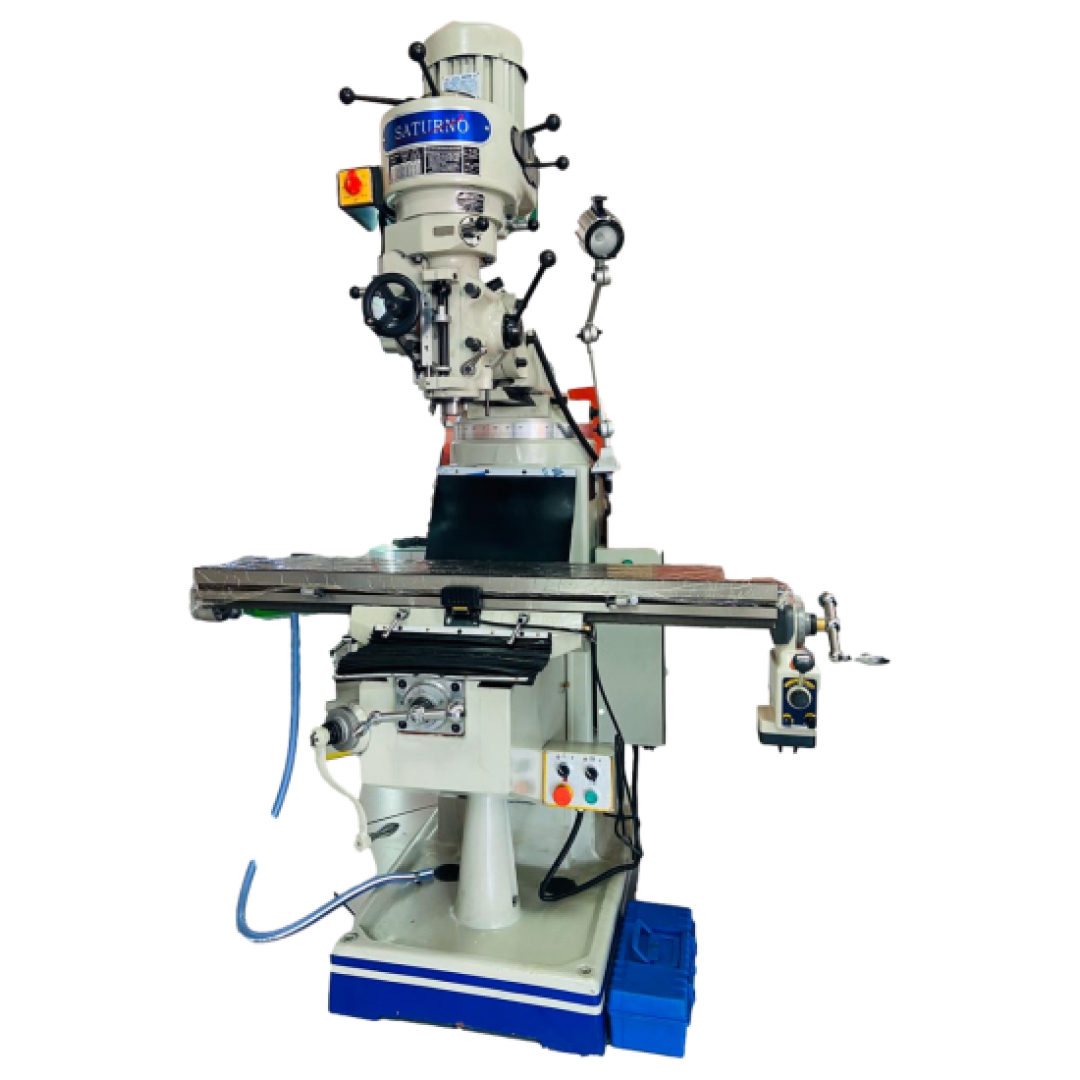

| Especificación | X6323A | X6323BV (Vel. Var.) | X6325 R8 | X6325 ISO40 | X6325A | X6330A | X6330A-5 |
|---|---|---|---|---|---|---|---|
| Medida de la mesa (mm) | 230 × 1245 | 230 × 1245 | 254 × 1370 | 254 × 1370 | 320 × 1500 | 305 × 1370 | 305 × 1370 |
| Carrera longitudinal X (mm) | 850 | 850 | 910 | 910 | 1000 | 870 | 870 |
| Carrera transversal Y (mm) | 305 | 305 | 380 | 380 | 400 | 360 | 360 |
| Carrera vertical Z (mm) | 350 | 350 | 400 | 400 | 400 | 380 | 380 |
| Carrera del carnero (mm) | 315 | 315 | 470 | 470 | 470 | 500 | 500 |
| Distancia del husillo a la mesa (mm) | 0-350 | 0-350 | 0-400 | 0-400 | 0-400 | 0-350 | 0-350 |

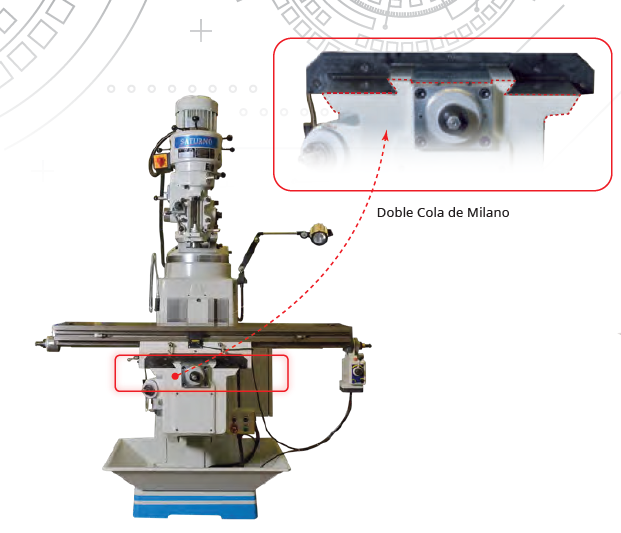

| Guías de la bancada | Cola de milano | Cola de milano | Cuadradas | Cuadradas | X cola de milano / Y doble cola de milano | Cuadradas | Cuadradas |
| Tipo de husillo | R8 | R8 | R8 | ISO 40 | R8 | ISO 40 | ISO 40 |
| Potencia de motor (HP) | 3 | 3 | 3 | 3 | 3 | 3 | 5 |
| Dimensiones (mm) | 1400 × 1476 × 2030 | 1400 × 1476 × 2030 | 1516 × 1550 × 2080 | 1516 × 1550 × 2080 | 1770 × 1450 × 2200 | 1566 × 1650 × 2080 | 1566 × 1650 × 2080 |
| Peso (kg) | 1060 | 1060 | 1320 | 1320 | 1400 | 1630 | 1630 |
Uso recomendado y consideraciones de seguridad
- Requiere instalación profesional y nivelación adecuada dado su peso (desde 1060 kg hasta 1630 kg según modelo); verifica la conexión eléctrica y a tierra antes de operar.
- Utiliza protección auditiva, lentes de seguridad y guantes adecuados durante el maquinado, y mantén colocada la guarda de bancadas durante la operación.
- Emplea refrigerante o soluble de corte junto con la bomba de refrigeración incluida para prolongar la vida útil de las fresas y mejorar el acabado superficial.
- Da mantenimiento periódico a la lubricación centralizada de la mesa y verifica el draw bar para asegurar la sujeción correcta del portaherramientas.
